外部能力接入技术方案
一、现状
业务背景
为了统一南北流量，规划开放平台和企赋网关。 其中企赋网关负责外部能力的统一接入。 本方案就是争对企赋网关做的设计
二、需求
业务需求
现在需要对接外部的物流能力（具体对接什么服务商需要根据 小冰 的调研结果来接入）。 当前只是企赋网关的一个技术架构
三、设计目标
实现的功能
- 外部能力的接入
- 主动请求接口接入
- 外部信息回调接收
- 签名验签
- 内部标准接口
- 同步异步请求
- 异步回调业务服务
- 接口适配
- 匹配内部标准接口和外部请求
- 接口聚合
- 对能力的组合
- 其余能力组件
- 熔断限流
- 异步队列
- 失败重试
- 异常告警
四、整体设计

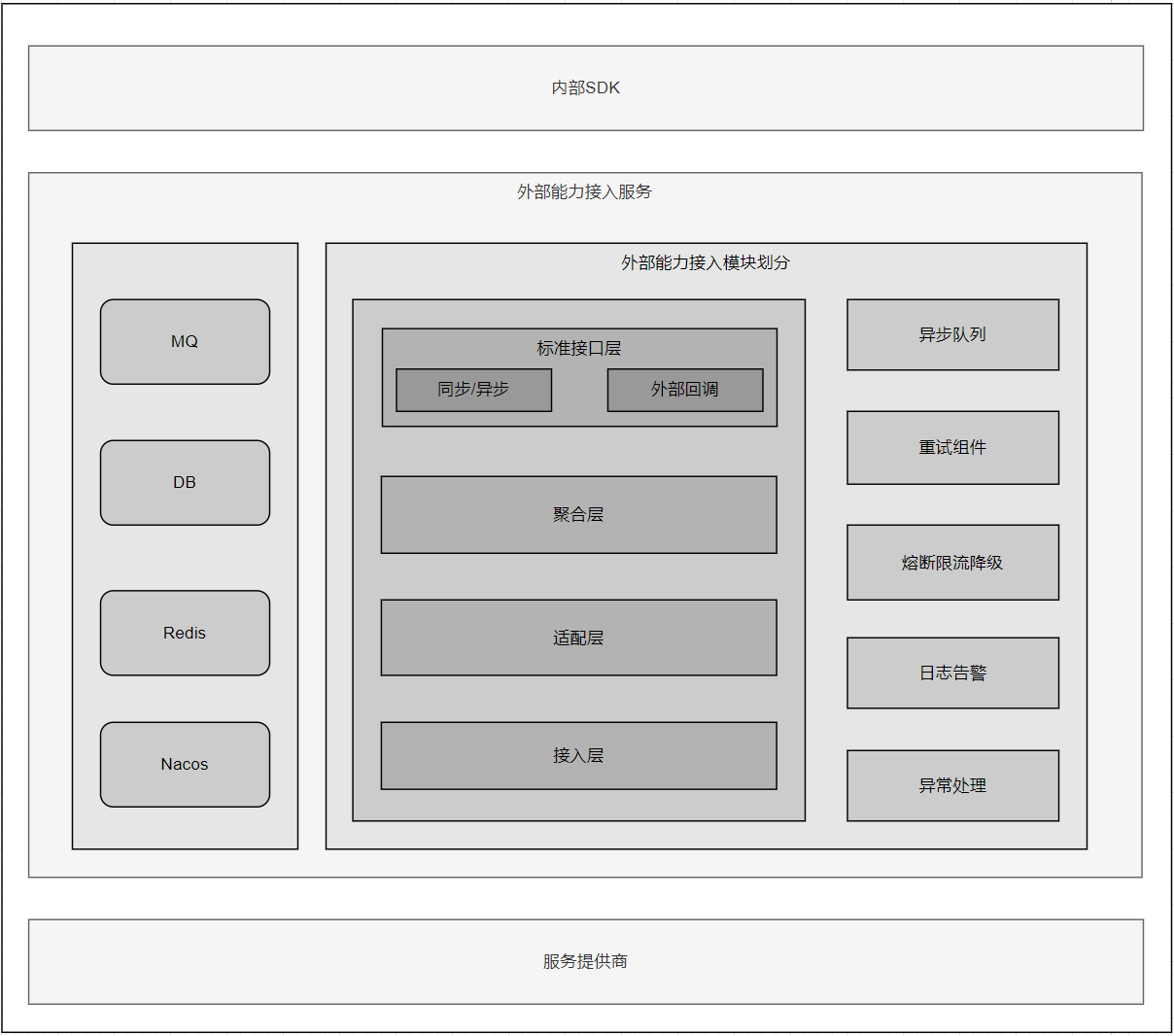

整体架构

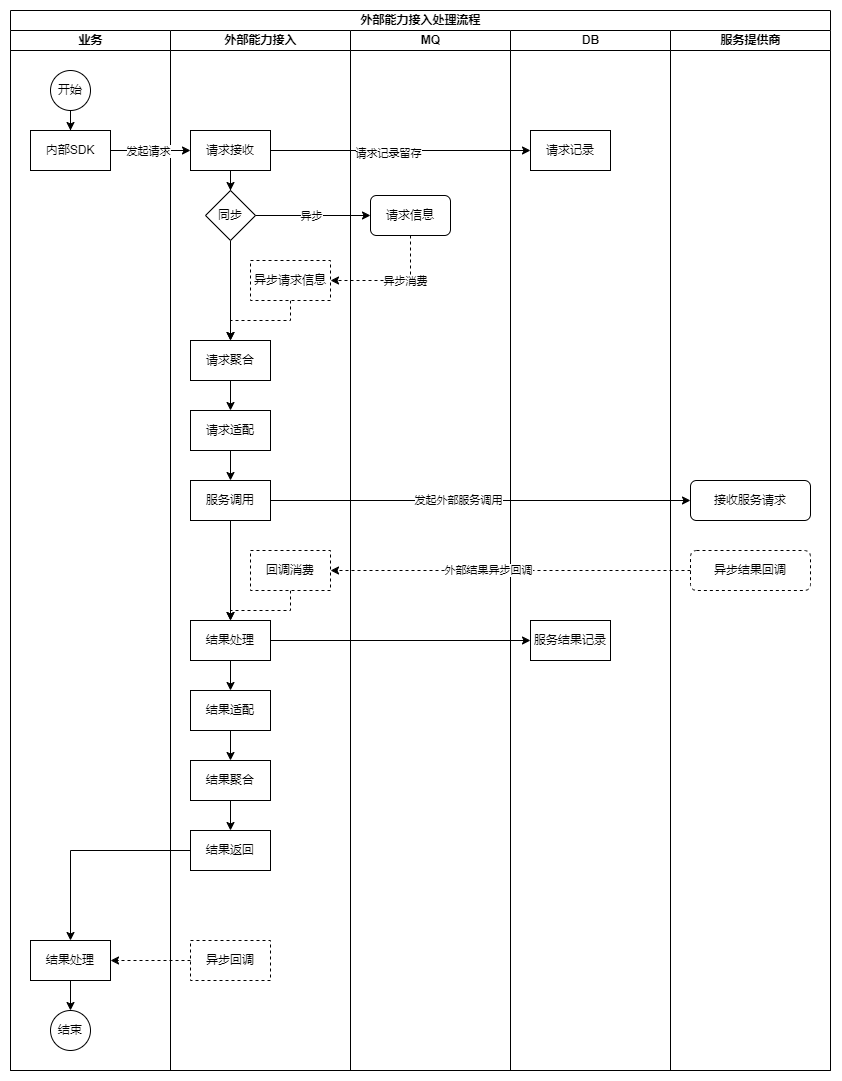

交互流程
五、详细设计
功能模块设计
功能列表
- 挡板功能（开关切换是否发起正式请求）
- 推单和拉单（给三方提交订单，从三方拉订单回来）
- 白名单梳理，那些第三方是需要白名单的
- 三方接口并发流量限制（第三方有限流的需要做控制）
- 报文存储（什么时候发起存储）
- 业务请求参数（拦截器）
- 业务返回结果（拦截器）
- 三方请求参数（方法保存）
- 三方返回结果（方法保存）
- 三方回调参数（方法保存）
- 三方回调结果（方法保存）
- 回调消费异步
- 回调消息发MQ
模块说明
- 内部SDK
- 给业务用来快速接入外部服务能力
- 接入层
- 主要用来对接外部服务的接口
- 包括授权，验签等步骤
- 适配层
- 主要是用来将外部接口返回参数映射为标准信息
- 聚合层
- 主要用来聚合一些操作：比如有些操作是需要多个接口协作完成的，将会在聚合层处理
- 标准接口层
- 对内部提供标准能力接口
- 对外部提供标准回调接口
- 异步队列
- 处理异步请求（MQ）
- 重试组件
- 处理失败或者可预知异常重试
- 限流降级
- 正对一些上游接口策略来定制
- 异常处理
- 对一些异常进行分类处理，执行实际需要的操作，重试/失败等
存储设计
要考虑存储节点（什么时候发起存储）
数据库（DB）
CREATE TABLE `default`.`eg_request_info`
(
`id` bigint(20) NOT NULL,
`tenant_id` bigint(20) NOT NULL COMMENT '租户id',
`request_id` bigint(20) NOT NULL COMMENT '请求id：客户端生成',
`trx_id` bigint(20) NOT NULL COMMENT '请求记录id：服务端生成',
`request_time` bigint(20) NOT NULL COMMENT '请求时间',
`request_type` int(4) NOT NULL COMMENT '请求类型：比如下运单，查物流等',
`exec_type` int(2) NOT NULL DEFAULT 1 COMMENT '执行类型：1=同步，2=异步',
`request_status` int(2) NOT NULL DEFAULT 1 COMMENT '请求状态',
`attach_info` varchar(255) NOT NULL DEFAULT '{}' COMMENT '附加信息',
`callback_url` varchar(1000) NOT NULL DEFAULT '' COMMENT '异步回调链接',
`create_user_id` bigint(20) NOT NULL COMMENT '创建人id',
`create_by` varchar(32) NOT NULL COMMENT '创建人名称',
`create_time` bigint(20) NOT NULL COMMENT '创建时间',
`update_user_id` bigint(20) NOT NULL COMMENT '更新人ID',
`update_by` varchar(32) NOT NULL COMMENT '更新人名称',
`update_time` bigint(20) NOT NULL COMMENT '更新时间',
`deleted` bigint(20) NOT NULL DEFAULT 0 COMMENT '删除标识：0=未删除，id=以删除',
PRIMARY KEY (`id`),
INDEX `idx_eg_reqeust_info_request_id`(`request_id`, `request_type`) USING BTREE,
INDEX `idx_eg_request_info_trx_id`(`trx_id`, `request_type`) USING BTREE
) COMMENT = '请求信息表';
CREATE TABLE `default`.`eg_request_info_detail`
(
`id` bigint(20) NOT NULL,
`trx_id` bigint(20) NOT NULL COMMENT '请求记录id：服务端生成',
`request_info` text NOT NULL COMMENT '请求信息',
`response_info` text NULL COMMENT '结果信息',
`callback_info` text NULL COMMENT '回调信息',
`create_user_id` bigint(20) NOT NULL COMMENT '创建人id',
`create_by` varchar(32) NOT NULL COMMENT '创建人名称',
`create_time` bigint(20) NOT NULL COMMENT '创建时间',
`update_user_id` bigint(20) NOT NULL COMMENT '更新人ID',
`update_by` varchar(32) NOT NULL COMMENT '更新人名称',
`update_time` bigint(20) NOT NULL COMMENT '更新时间',
`deleted` bigint(20) NOT NULL DEFAULT 0 COMMENT '删除标识：0=未删除，id=以删除',
PRIMARY KEY (`id`),
INDEX `idx_eg_request_info_detail_trx_id`(`trx_id`) USING BTREE
) COMMENT = '请求信息详情表';
ES
- 由于请求会比较多，对数据库压力会比较大， 所以想把请求信息，回调信息存储到ES中
- 对外部服务的请求报文也放入 ES, 后续好做查询追踪
接口设计
实际开始接入第三方后补充。大体可以划分为几种类型
- 请求外部能力相关接口
- 下运单
- 查物流
- ......
- 结果查询相关接口
- 请求状态查询
- ......
- 管理端管理相关接口
- 请求报文查询
- .....
